Hier einige Fotos zum Artikel über den Umbau des Sangean ATS 909, die aus Platzgründen nicht in der notwendigen Größe in REFLEXION 186 veröffentlicht werden konnten.
Bitte auf die kleinen Bilder auf dieser Seite klicken, dann erscheinen die großen Bilder in einem extra-Fenster.
Speichern (der großen Bilder) durch Klick auf rechte Maustaste und Wahl von "(Link-)Ziel speichern unter" bzw. im extra Fenster durch Menüpunkt "Datei - (Seite) speichern unter".
| Bild 1: Werkzeug, Material |
|
290 kB, 2751x1989 px |
| Bild 2: Überblick über 3 von 4 Modifikationen |
|
251 kB, 1408x1060 px |

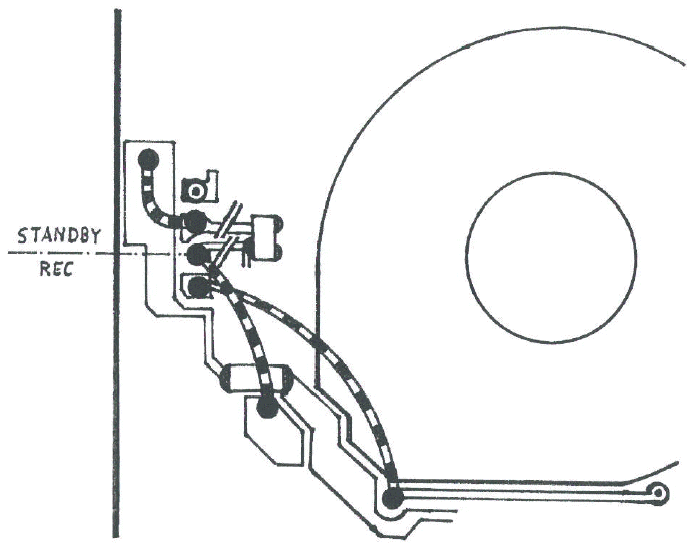

| Skizze 1: Verdrahtung externe Antennenbuchse |
|
51 kB, 693x547 px |

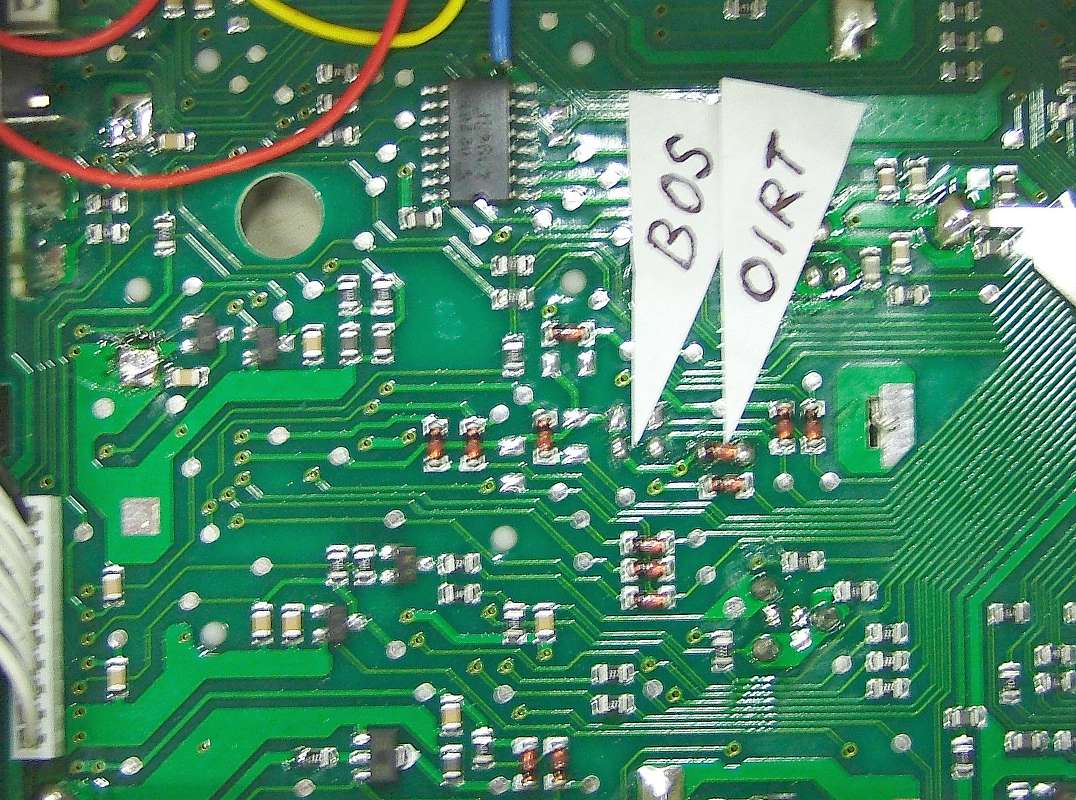

| Bild 3: Bereichserweiterung |
|
177 kB, 1076x800 px |

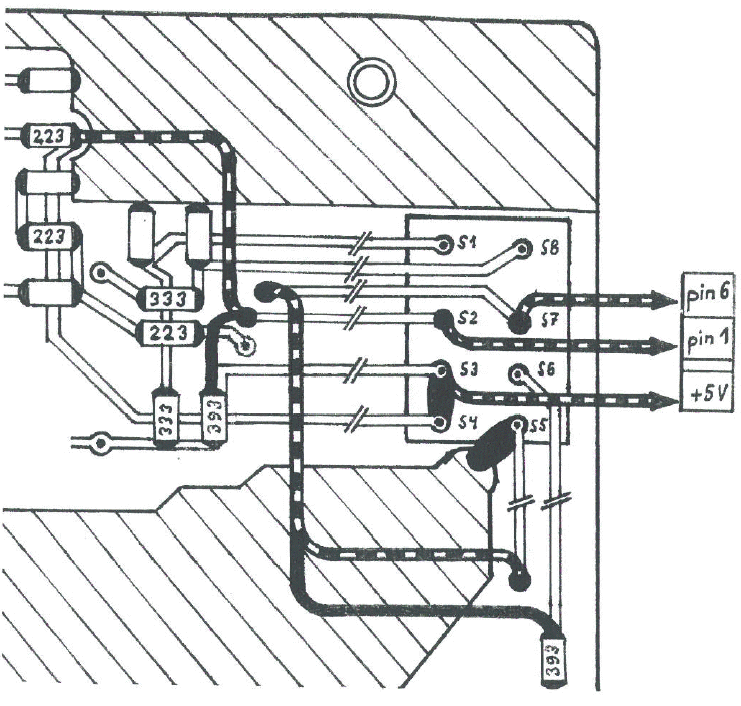

| Skizze 2: Hauptplatine Lötseite, TONE-Schalter |
|
147 kB, 741x706 px |
| Skizze 3: Displayplatine Innenseite, RDS-Decoder |
|
88 kB, 599x656 px |
| Bild 4: Verdrahtung PIC, s.a. Skizze 3 |
|
137 kB, 1060x767 px |

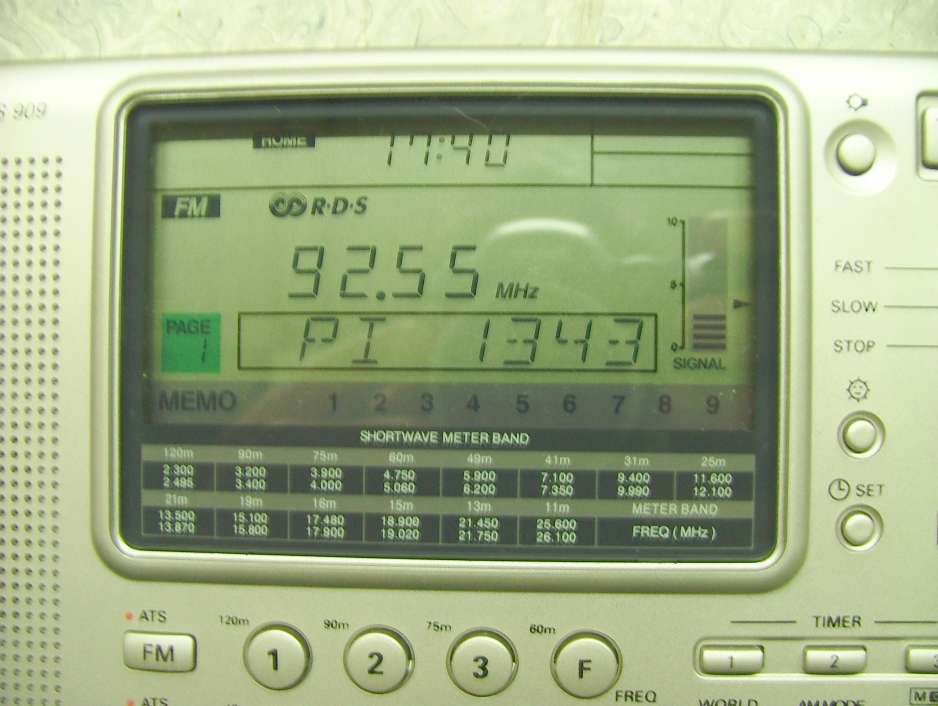

| Bild 5: PI-Anzeige am fertig umgebauten Gerät |
|
56 kB, 938x706 px |
| Bild 6: neue Filter, bereits gesockelt (nicht im REFL.-Artikel) |
|
104 kB, 938x706 px |
| Bild 7: geöffnetes Gerät (nicht im REFL.-Artikel) |
|
511 kB, 2816x2120 px |
